防水焊錫環末端封帽

應用

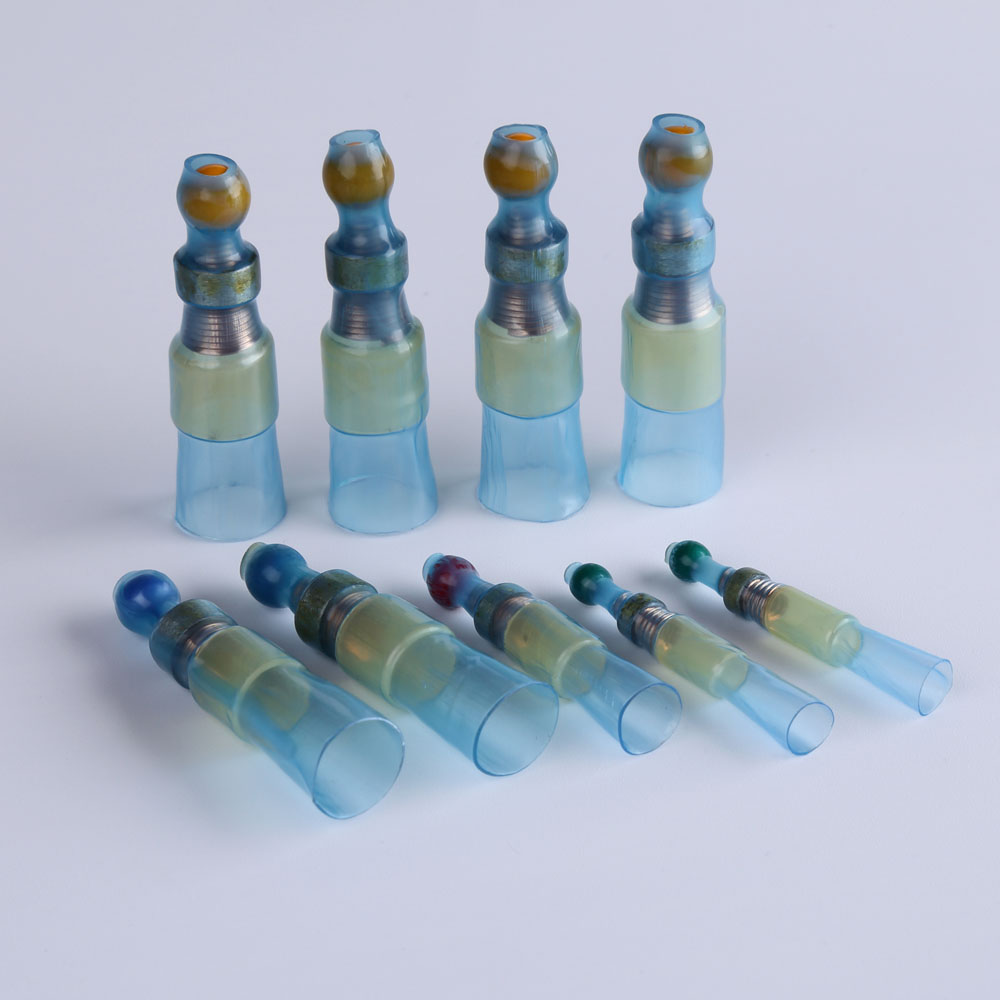

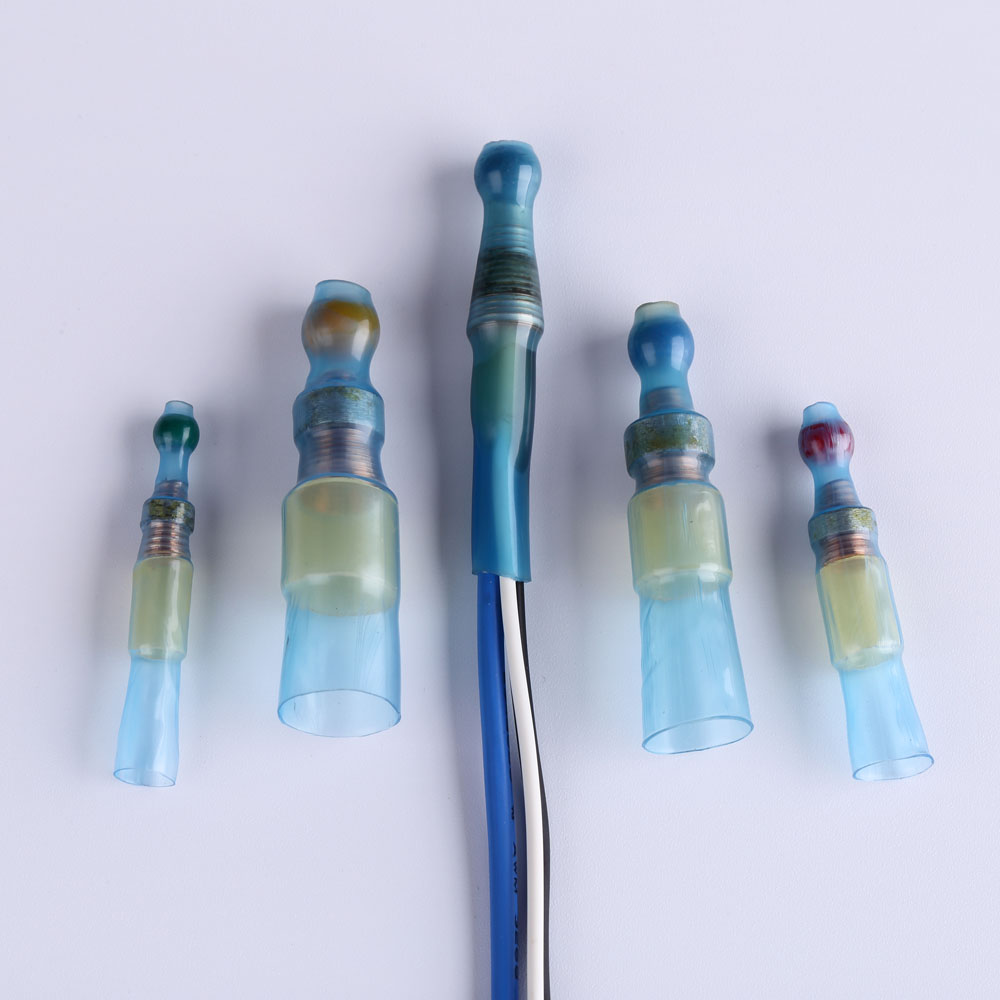

防水焊錫環末端封帽是由一個含有有色玻璃珠、方型銅線塔、焊錫環、熱熔膠環和熱縮套管組成，用于多股電線末端密封連接。它獨特地結合了防水、線夾固定和焊錫焊接多股線末端密封連接。產品設計是可靠的末端密封不同規格的電線在一個單一的設備里。產品防水、耐油、環保、容易安裝。

特性

焊接連接

電氣絕緣

密封，消除應力

安裝簡單

操作溫度范圍

工作溫度: -40℃~125℃

開始收縮溫度：150℃

完全收縮溫度：175℃

焊錫開始熔解溫度：138℃

焊錫完全熔解溫度：160℃

性能參數

 Operating Temperature

-40℃～+125℃

voltage Resistant

600V

Protection type

IP67

Volume Resistivity (Ω cm):

≥1013

Dielectric Strength (KV/mm)

2.0

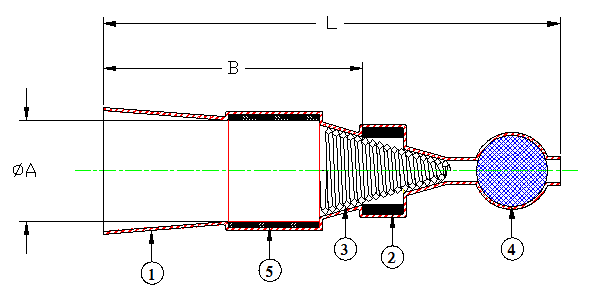

產品規格



Part No.



Ball
Color

Product Dimensions
（mm）

Copper Cross Section
（mm2）

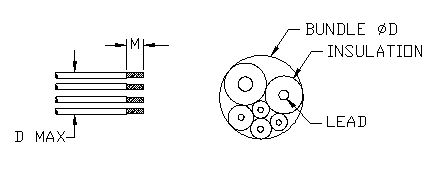

Bundle Diameter
（mm）



L±3.5

ΦA(chǔ)

B

Min(CMA)

Max(CMA)

ΦD
max

M±1
(M±0.04)

SST-SR01

Green

38.3

3.6 +0.4/-0.2

26.0±2.0

0.7（1400）

2.4（4800）

3.3

15.0

SST-SR02

Red

37.7

5.0 +0.7/-0.2

23.5±2.0

2.0（4000）

4.0（8000）

4.5

15.0

SST-SR03

Blue

45.5

7.5 +0.9/-0.2

26.5±2.0

3.5（7000）

8.0（16000）

7.0

15.0

SST-SR04

Yellow

45.0

9.4 +0.9/-0.3

25.5±3.0

7.5（15000）

12.0（24000）

9.0

15.0
