通用焊錫環

通用焊錫環

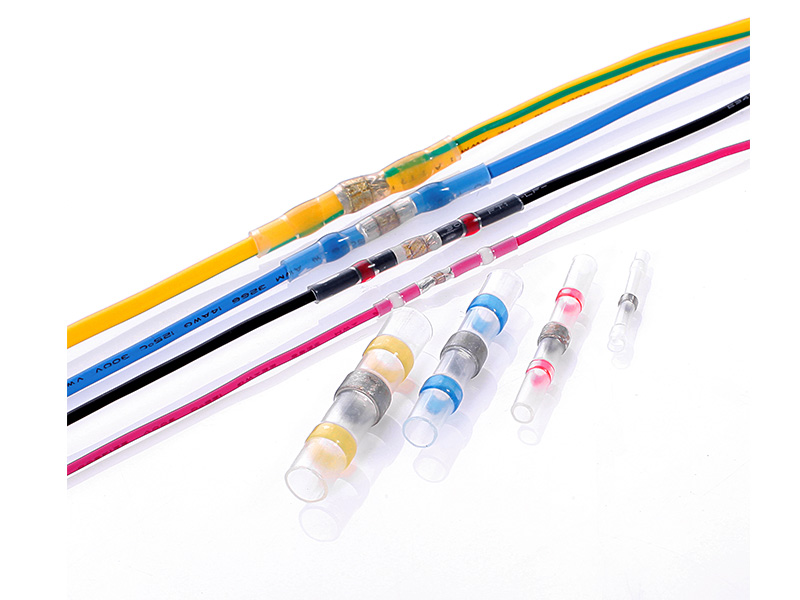

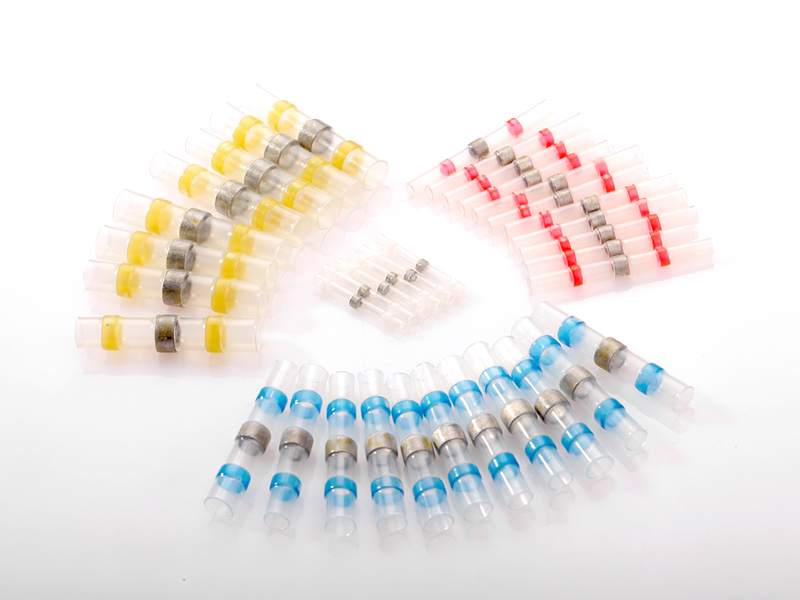

防水焊錫環熱縮中接管(125℃)

應用

專為導線連接、焊錫熱縮保護、防水一次完成設計的產品。提供良好的絕緣性能并降低安裝成本，在熱縮管的兩端涂上彩色熱熔膠，使用精確的導線尺寸非常方便。

特性

收縮率2：1

含熱熔膠具防水功能

熱熔膠顏色標示適用尺寸

焊錫環設計容易施工

操作溫度范圍

工作溫度: -55℃~125℃

開始收縮溫度:80℃

焊錫開始熔解溫度：115℃

焊錫完全熔解溫度：155℃

性能參數

Operating Temperature

-55℃～+125℃

Shrinking temperature

>115℃

Dielectric strength

0.6 KV

產品規格

Part No.

Product Dimensions
(mm)

Wire Dimensions
(mm)



Wire Range

Color

A(min.)

L(min.)

B(min.)

B＆C (max.)

C(min.)

A.W.G

mm2

SST-S11

1.7

26

1.0

1.7

0.76

26-24

0.25-0.34

White

SST-S21

2.7

40

1.4

2.7

1.2

22-18

0.5-1.0

Red

SST-S31

4.7

40

2.3

4.7

2.0

16-14

1.5-2.5

Blue

SST-S41

6.0

40

3.7

6.0

3.4

12-10

4.0-6.0

Yellow

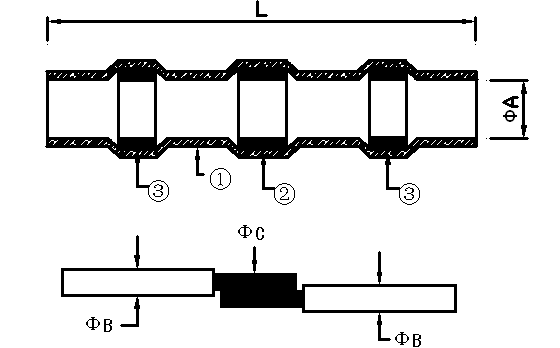

① 熱收縮套管

② 低溫焊錫環

③ 防水熱熔膠
